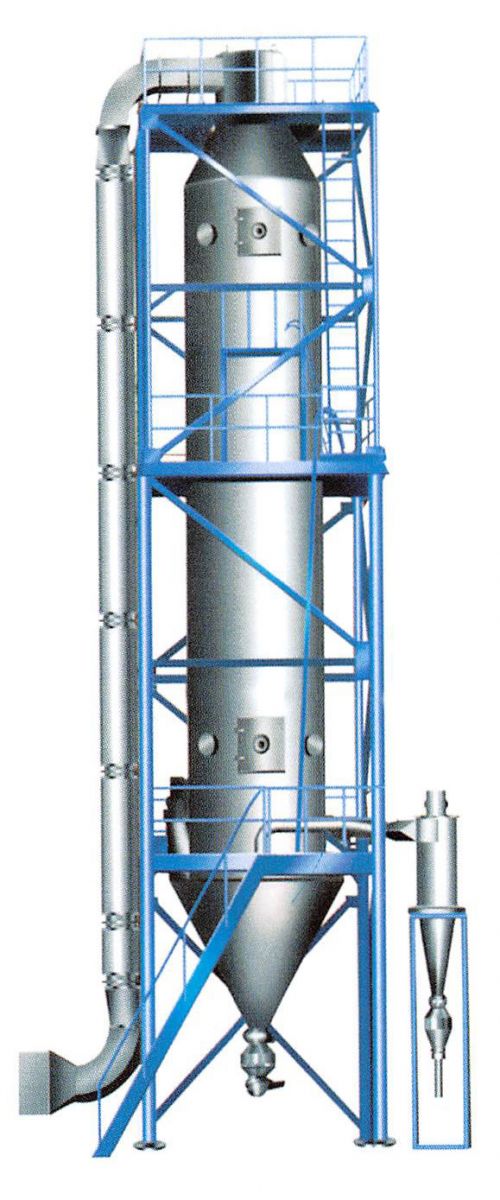

概述：
● 本機組是一種可以同時完成干燥和造粒的裝置。按工藝要求可以調節料液泵的壓力、流量、噴孔的大小，得到所需的按一定比例的球形顆粒。
本機組工作過程中為：料液通過供料泵均勻輸入，噴出由壓縮空氣霧化成霧狀液滴，然后同熱空氣并流下降，大部分粉粒由塔底排料口收集，廢氣及其微小粉末經旋風分離器分離，廢氣由排風機排出，粉末由設在旋風分離器下端的收粉筒收集，風機出口處還可裝備二級裝置，回收率在96-98％以上。
● 本機組的熱源裝置采用蒸汽加熱或電加熱器，具有操作方便、啟動快、結構緊湊、熱風干凈清潔等優點。另外在電氣控制柜內裝有電加熱器的控制調節裝置，使進口溫度無級調節。對于缺電地區可采用蒸汽加熱或燃煤、燃油熱風爐等方式，局部或全部代替電加熱裝置。本廠可以根據用戶的實際需要提供不同加熱方式。
特點：
● 干燥速度快，產品粒度可調范圍大。
● 所得產品為球狀顆粒，料度均勻、流動性、溶解性好，產品純度高，質量好；
● 使用范圍廣，可進行熱風干燥、造粒、也可以進行噴霧結晶、噴霧反應等。
● 可配備細粉回送，再濕附聚系統，滿足用戶對物料粒徑的要求。
● 操作簡單穩定，控制方便，容易實現自動化作業，產品粒徑、松密度、水份在一定范圍內可以調節。
應用范圍：
本系列噴霧干燥機采用氣流霧化，無需高壓泵或高速旋轉霧化器特別適用于粘度變化大，干燥前的物料溫度高和有毒有害及其它不適合高壓霧化和離心霧化的物料干燥。

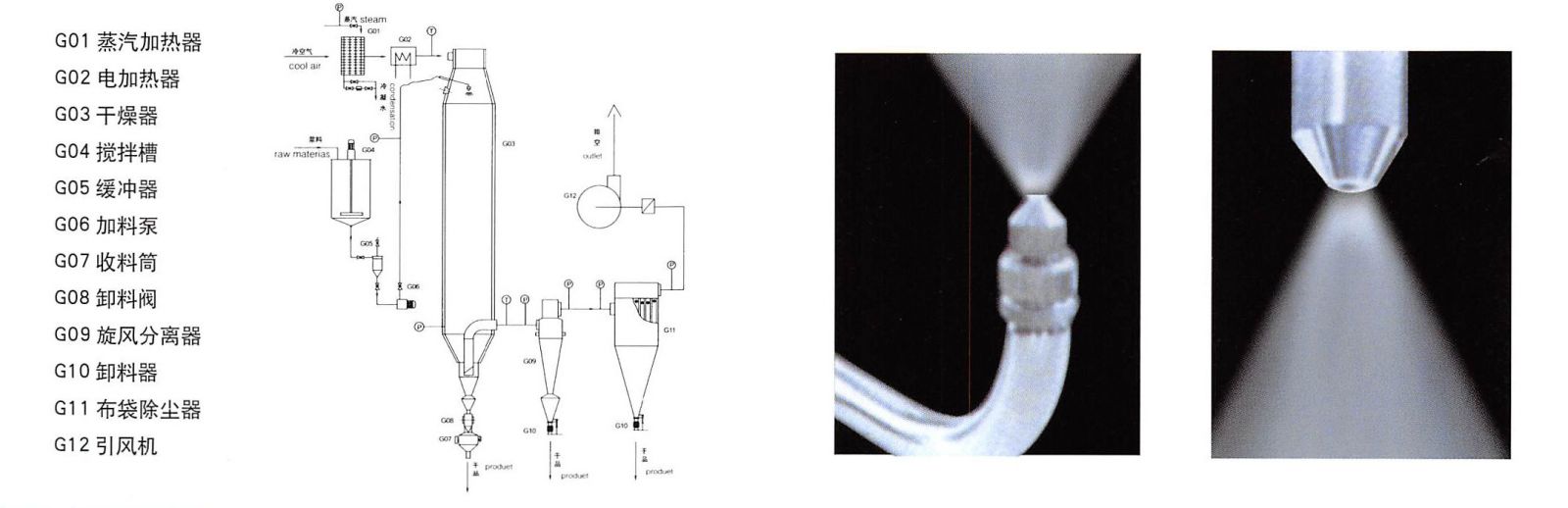

工藝流程：
技術參數：
| 參數parameters/型號type | QPG-5 | QPG-25 | QPG-50 | QPG-100 | QPG-150 | QPG-200 | |
| 蒸發量 | △t=150～90(℃) | 1.5 | 7.5 | 15 | 30 | 45 | 60 |
| △t=200～100(℃) | 2.5 | 12.5 | 25 | 50 | 75 | 100 | |
| △t-=250～100(℃) | 3.75 | 18.75 | 37.5 | 75 | 112.5 | 150 | |
| △t=300～100(℃) | 5 | 25 | 50 | 100 | 150 | 200 | |
| △t=350～110(℃) | 6 | 30 | 60 | 120 | 200 | 240 | |
| 壓縮空氣 | 0.3 | 0.4 | 0.6 | 1.5 | 2.7 | 3.4 | |
| 壓縮空所 | 0.4 | 0.6 | 0.7 | ||||
| 熱源方式 | 電、電+蒸汽、燃煤油熱風爐 | ||||||
| 供熱量 | 1 | 5 | 10 | 20 | 30 | 40 | |
| 風機功率 | 0.75 | 2.2 | 4 | 7.5 | 11 | 15 | |
注：本設備大于200型可按實際需要代為設備制造；風機功率為標準流程，如加布袋除塵和回收溶劑則要增加。
